Installer un interrupteur à bascule, c’est remplacer ou poser de zéro ce type d’interrupteur au design sobre et contemporain, en raccordant correctement les fils derrière la plaque. Un interrupteur mal câblé peut provoquer un court-circuit ou déclencher le disjoncteur à chaque usage, ce qui transforme un petit chantier en vrai casse-tête. Avec un tournevis isolé, un peu de méthode et le disjoncteur coupé, le tour est joué en moins de trente minutes.
Pas besoin d’être électricien. Sauf que quelques réflexes de base s’imposent avant de toucher quoi que ce soit, parce que l’électricité ne pardonne pas l’à-peu-près.
Ce qu’il faut retenir de cet article :
- Coupez toujours le disjoncteur et vérifiez l’absence de tension avant de toucher les fils.
- Photographiez le câblage existant avant de débrancher quoi que ce soit.
- Sur un interrupteur unipolaire, seul le fil phase passe par le mécanisme.
- Serrez bien les bornes et tirez sur chaque fil pour confirmer la fixation.
- Remettez le disjoncteur et testez les deux positions avant de refermer la plaque.
Ce qu’il faut savoir avant de toucher à votre interrupteur à bascule
Avant de sortir le tournevis, il y a quelques points à clarifier. Pas pour faire peur, mais parce que quelques minutes de préparation évitent bien des surprises désagréables.
La coupure de courant : la règle qui ne souffre aucune exception
Couper le disjoncteur correspondant au circuit concerné, c’est la première chose à faire. Pas juste éteindre la lumière depuis l’interrupteur : couper le disjoncteur au tableau électrique. Ensuite, vérifier avec un tournevis testeur ou un détecteur de tension que le fil est bien hors tension avant de toucher quoi que ce soit. Ce réflexe-là, il sauve des accidents.
Si vous n’êtes pas sûr de quel disjoncteur correspond à quelle pièce (ce qui, soit dit en passant, est souvent le cas dans les logements anciens), coupez le disjoncteur général. Deux minutes d’obscurité valent mieux qu’un accident.
Installer un interrupteur à bascule sans couper le courant en amont reste l’erreur la plus courante et la plus dangereuse des travaux électriques en DIY. Un tournevis testeur suffit à confirmer que le circuit est bien hors tension avant toute intervention.
Ce que contient réellement votre boîte d’encastrement
Derrière la plaque, vous trouverez généralement deux ou trois fils : le fil phase (rouge ou noir selon l’installation), le fil neutre (bleu) et parfois un fil de terre (vert et jaune). Dans le cas d’un simple interrupteur unipolaire, seul le fil phase passe par l’interrupteur. Le fil neutre, lui, ne coupe pas.
Dans une configuration va-et-vient, c’est différent : trois fils transitent par la boîte, et le câblage suit une logique propre. Si vous n’êtes pas sûr du type d’interrupteur que vous remplacez, photographiez le câblage existant avant de débrancher quoi que ce soit. Vraiment. Cette photo vous sauvera si vous perdez le fil (sans mauvais jeu de mots).
La question du cadre légal
En France, remplacer un interrupteur à l’identique est tout à fait légal pour un particulier. La norme NF C 15-100 encadre les installations électriques, mais elle ne vous interdit pas de changer vous-même un interrupteur existant. En revanche, si vous créez un nouveau circuit ou modifiez l’installation en profondeur, un passage Consuel devient obligatoire. Pour un simple remplacement de plaque : aucun souci. Si vous débutez et souhaitez acquérir des bases solides, vous pouvez vous appuyer sur des ressources comme des électricité pour bricoleurs pour avancer avec méthode et confiance.
- Remplacement à l’identique : autorisé sans déclaration
- Nouveau circuit ou modification structurelle : Consuel obligatoire
- Doute sur l’installation existante : consultez un électricien avant de commencer
Les étapes pour installer un interrupteur à bascule sans se tromper
On y est. Les outils sont prêts, le courant est coupé, et la photo du câblage est bien dans votre téléphone. Voilà comment procéder, étape par étape, sans se perdre.

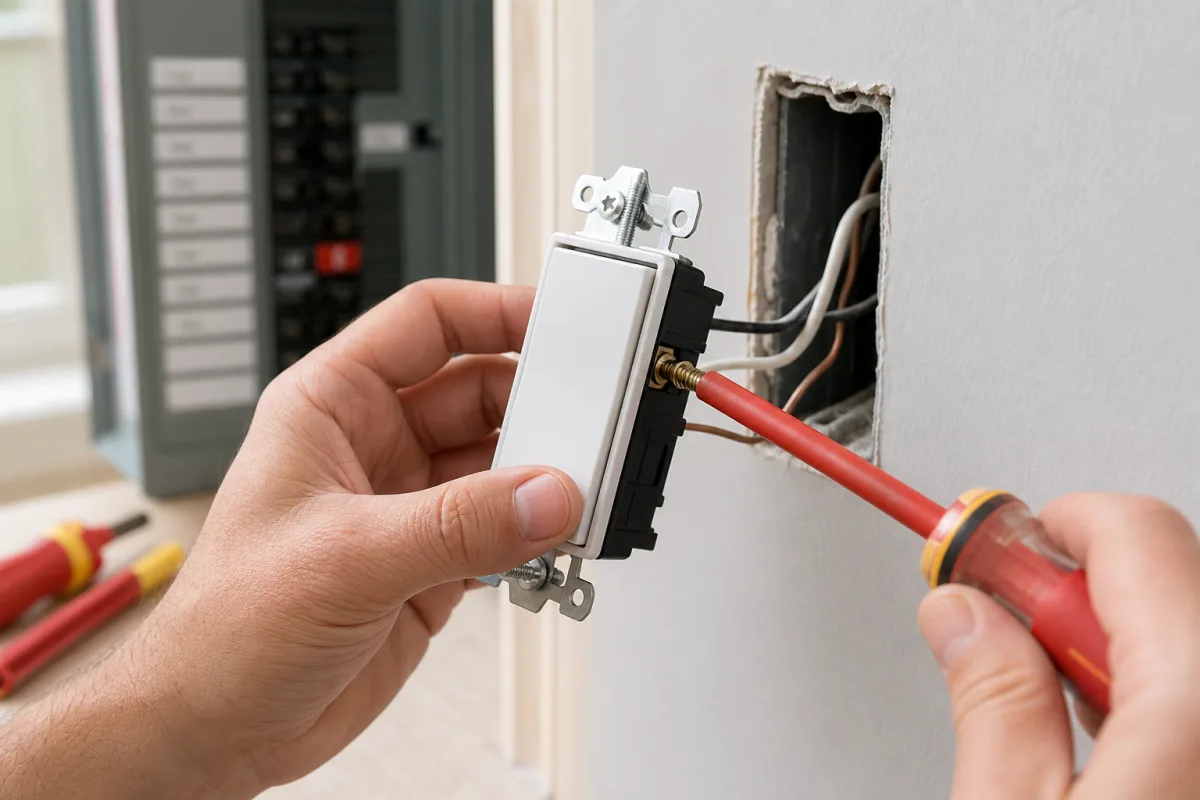

Démonter l’ancien interrupteur
Commencez par retirer la plaque de recouvrement. Sur la plupart des modèles, elle s’enlève en pinçant les côtés ou en dévissant une petite vis centrale (selon la marque). Une fois la plaque retirée, vous verrez le mécanisme vissé dans la boîte d’encastrement. Dévissez les deux vis de fixation, tirez doucement le mécanisme vers vous, et vous avez accès aux bornes de connexion.
Notez bien quel fil va dans quelle borne. La photo prise avant, c’est maintenant qu’elle sert. Desserrez les bornes, retirez les fils un par un, et posez l’ancien interrupteur de côté. Prenez le temps de vérifier l’état des fils : s’ils sont abîmés, écorchés ou très courts, c’est le moment de les recouper proprement avec un coupe-fil et de dénuder quelques millimètres de gaine supplémentaires.
Raccorder le nouvel interrupteur à bascule
Le raccordement, c’est là que beaucoup hésitent. Sauf que c’est finalement assez simple sur un interrupteur unipolaire classique : deux bornes, deux fils. Le fil phase entre dans la borne d’entrée, l’autre fil (qui repart vers le luminaire) dans la borne de sortie. Sur un interrupteur à bascule, les bornes sont généralement clairement indiquées.
Insérez chaque fil à fond dans sa borne, puis serrez bien la vis de connexion. Un fil mal serré, c’est une connexion qui chauffe avec le temps, et c’est le genre de problème qu’on ne détecte pas tout de suite. Tirez légèrement sur chaque fil après serrage pour vérifier qu’il ne ressort pas.
Ensuite, replacez le mécanisme dans la boîte d’encastrement, vissez les deux vis de fixation sans forcer (la boîte en plastique se fissure vite si on serre trop), et remettez la plaque de finition en place. Un clic, et c’est en place.
Sur un interrupteur à bascule unipolaire, le raccordement ne concerne que le fil phase : c’est ce qui distingue ce câblage d’un va-et-vient, où trois fils transitent par le mécanisme selon une logique de commutation différente.
- Toujours photographier le câblage avant de débrancher
- Serrer les bornes et tirer sur les fils pour vérifier la fixation
- Ne pas forcer sur les vis de la boîte d’encastrement
Si vous aimez ce genre de projet bien concret, les cours de bricolage peuvent aussi vous aider à gagner en autonomie pour vos prochains chantiers.
Comment tester et sécuriser votre raccordement électrique après l’installation
Le travail visible est terminé. Mais l’étape suivante est celle qu’on zappe trop souvent, et c’est une erreur. Tester correctement l’installation, c’est s’assurer que tout fonctionne avant de refermer définitivement la plaque et de passer à autre chose.
Le test pas à pas avant de tout refermer
Avant de remettre le courant, revérifiez visuellement que aucun fil ne dépasse, que la boîte d’encastrement est proprement fixée dans le mur et que la plaque ne force pas sur les fils en se refermant. Un fil coincé sous la plaque peut s’abîmer progressivement : ça ne saute pas aux yeux, mais ça finit par poser problème.
Remettez ensuite le disjoncteur en position marche. Si le disjoncteur saute immédiatement, il y a très probablement un court-circuit : coupez à nouveau, retirez la plaque et vérifiez que les fils sont bien dans leurs bornes respectives et qu’aucun fil nu ne touche la masse métallique de la boîte. Si tout tient, testez l’interrupteur : basculez-le dans les deux sens et vérifiez que le luminaire s’allume et s’éteint correctement.
Un multimètre permet d’aller plus loin si vous voulez être rigoureux : en mode voltmètre, il confirme la présence de tension sur le circuit en amont et l’absence de tension côté luminaire lorsque l’interrupteur est ouvert. Ce n’est pas obligatoire pour un simple remplacement, mais c’est un bon réflexe à prendre.
Les erreurs classiques à repérer après l’installation
Le disjoncteur qui saute au premier usage : fil phase et fil neutre inversés, ou contact entre deux fils dénudés dans la boîte. Le luminaire qui reste allumé quelle que soit la position de l’interrupteur : le fil phase est raccordé sur la mauvaise borne, ou l’interrupteur est défectueux (ça arrive). Un bourdonnement léger dans la plaque : une borne mal serrée qui crée un mauvais contact.
Ces symptômes-là parlent d’eux-mêmes si on sait les lire. Et dans tous les cas, la solution commence par couper le courant avant d’ouvrir à nouveau la plaque.
Après avoir installé un interrupteur à bascule, tester le circuit avec le disjoncteur remis en position marche avant de refermer définitivement la plaque reste la meilleure façon de détecter un problème de raccordement électrique sans risque.
Un dernier point, et pas des moindres : si l’installation date de plusieurs décennies et que vous découvrez des fils en mauvais état, une boîte d’encastrement fissurée ou l’absence totale de mise à la terre, ne bricolez pas par-dessus. Certains projets, comme une installation de bâtiment modulaire soi-même, demandent aussi une réflexion sur la conformité électrique globale avant de se lancer. C’est le même principe ici : si le contexte électrique existant pose problème, un électricien qualifié sera votre meilleur allié pour repartir sur des bases saines.
Interrupteur à bascule : quel type pour quelle situation ?
Pas tous les interrupteurs ne se câblent de la même façon. Un coup d’oeil au tableau avant de commander.
| Type d’interrupteur | Nombre de fils | Usage typique | Niveau de difficulté | Consuel requis ? |
|---|---|---|---|---|
| Unipolaire simple | 2 fils | Une pièce, un point de commande | Débutant | Non |
| Va-et-vient | 3 fils | Couloir, escalier, grande pièce | Intermédiaire | Non (remplacement identique) |
| Télérupteur | 4 fils ou plus | Commande multiple depuis plusieurs points | Avancé | Selon modification |
| Interrupteur avec voyant | 2 fils + neutre | Repérage facile dans le noir | Débutant à intermédiaire | Non |
| Nouveau circuit complet | Variable | Installation from scratch | Professionnel conseillé | Oui |
Le câblage avec voyant lumineux en vidéo
La chaîne JNOC montre le geste précis, en situation réelle. Utile pour visualiser avant de se lancer.
Trente minutes et une belle plaque plus tard
Installer un interrupteur à bascule, c’est finalement l’un des rares projets électriques où la préparation fait 80 % du travail. Le câblage en lui-même prend cinq minutes. Ce qui prend du temps, c’est de comprendre ce qu’on a devant soi, vérifier que le circuit est hors tension, et ne pas sauter les étapes parce qu’on est pressé. Sauf que ces étapes-là, justement, sont celles qui transforment un bricoleur du dimanche en quelqu’un qui sait vraiment ce qu’il fait.
Concrètement, maîtriser ce geste, c’est ne plus dépendre d’un électricien pour un remplacement basique, et c’est aussi commencer à lire une installation électrique différemment. La boîte d’encastrement, les fils, les bornes : rien de tout ça n’est mystérieux une fois qu’on y a mis les mains une première fois.
Alors la vraie question, c’est peut-être celle-là : combien de petites interventions avez-vous repoussées depuis des mois, convaincu que c’était trop compliqué ?
Ce que les bricoleurs nous demandent le plus souvent
Quels outils sont nécessaires pour remplacer un interrupteur à bascule ?
Pas grand-chose. Un tournevis plat et un cruciforme couvrent 90 % du travail. Ajoutez un tournevis testeur pour vérifier que le circuit est bien hors tension, un coupe-fil si les fils nécessitent d’être recoupés, et voilà : vous avez tout ce qu’il faut pour attaquer sereinement.
Combien coûte un interrupteur à bascule ?
Comptez entre 5 et 30 euros selon la gamme et la finition choisie. Les modèles basiques en grande surface de bricolage restent très accessibles, sauf que certaines séries design peuvent grimper plus haut. Bref, le budget matériel reste le point le plus simple de ce projet.
Comment être sûr que l’interrupteur est bien installé après les travaux ?
Remettez le disjoncteur en marche et basculez l’interrupteur dans les deux sens : le luminaire doit répondre sans hésitation. Si le disjoncteur saute ou qu’un bourdonnement apparaît dans la plaque, c’est le signe d’une borne mal serrée ou d’un fil mal positionné, donc rouvrez avant de conclure.
