Le fonctionnement d’un interrupteur à glissière repose sur un mécanisme simple : un curseur déplace physiquement un contact métallique pour ouvrir ou fermer un circuit électrique. Mal comprendre ce principe, c’est risquer un mauvais câblage qui grille un composant ou rend un projet Arduino complètement silencieux. Bonne nouvelle : une fois que tu sais comment le courant circule à travers les broches, tout devient logique.
Ce qui perturbe souvent, c’est la variété des configurations disponibles. Un commutateur SPDT n’a pas les mêmes broches qu’un commutateur DPDT, et confondre les deux sur un montage électronique, ça peut bloquer des heures.
Sauf que démêler tout ça n’a rien de sorcier. Lire un schéma de circuit ouvert et circuit fermé, identifier les positions d’un interrupteur 3 positions, choisir les bonnes tensions de travail : ça s’apprend vite, et tu vas voir pourquoi.
Ce qu’il faut retenir de cet article :
- Un contact métallique mobile connecte ou déconnecte les broches selon la position du curseur.
- Le SPDT a 3 broches et bascule un signal entre deux circuits différents.
- Le DPDT gère deux pôles à la fois, parfait pour inverser un moteur DC.
- Toujours vérifier les tensions et courants nominaux avant de choisir ton composant.
- Le voyant allumé après extinction signale un circuit actif, pas une panne.
Comment un interrupteur à glissière connecte et interrompt un circuit électrique

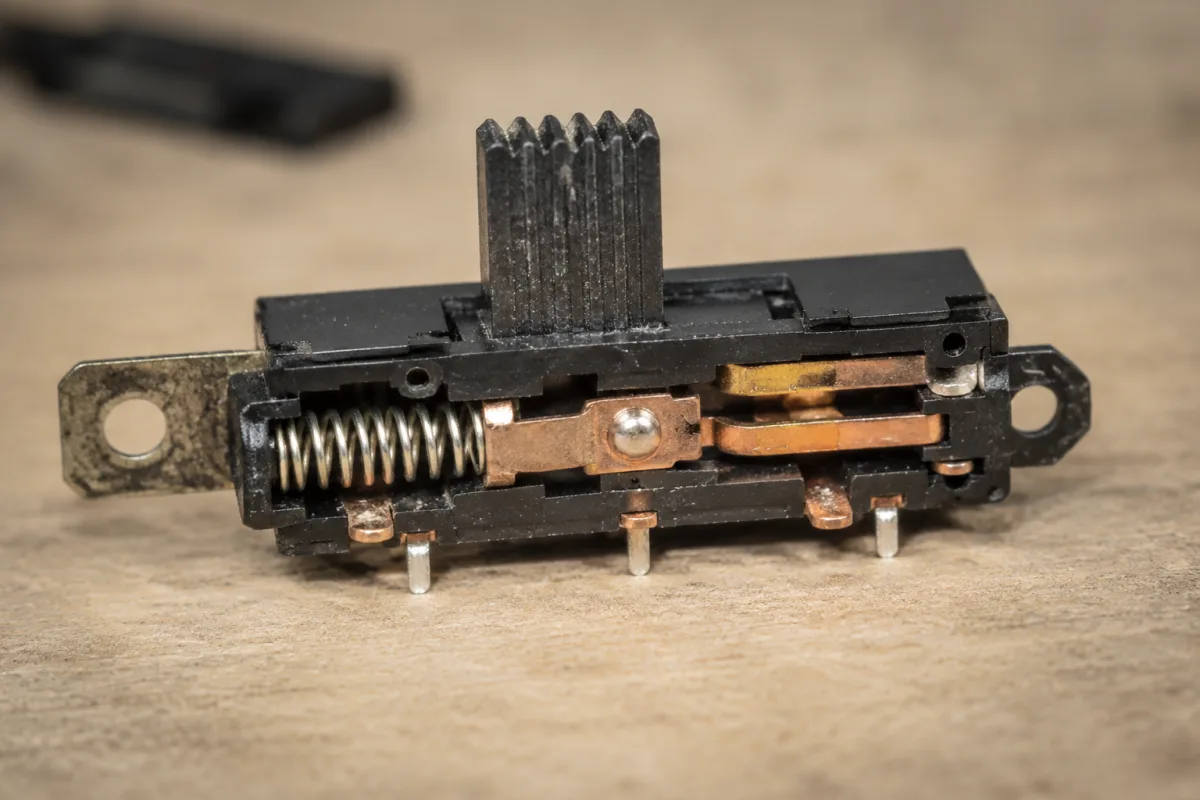

Tout part d’un contact métallique mobile. Quand tu fais glisser le curseur, ce contact se déplace physiquement et vient toucher (ou quitter) deux broches conductrices à l’intérieur du boîtier. C’est aussi simple que ça.
Un circuit fermé, c’est quand le contact relie les broches entre elles : le courant passe. Un circuit ouvert, c’est quand il n’y a plus de pont métallique : le courant s’arrête net. Pas de magie, pas de composant actif, juste du métal qui touche ou ne touche pas d’autre métal. Ce principe mécanique direct est d’ailleurs ce qui rend l’interrupteur à glissière si fiable dans les petits projets électroniques.
Ce qui aide à visualiser concrètement : imagine que le curseur est un pont rétractable au-dessus d’une rivière. Le courant, c’est la circulation. Quand le pont est en place, tout passe. Quand il se rétracte vers une autre position, la circulation bascule vers un autre chemin, ou s’arrête complètement selon la configuration choisie.
Circuit ouvert ou fermé : comment lire les schémas
Sur un schéma électrique, l’interrupteur ouvert se représente avec une branche levée, déconnectée. L’interrupteur fermé, lui, montre une branche baissée qui complète le circuit. Cette convention visuelle est universelle, et une fois que tu l’as en tête, lire un schéma devient presque intuitif.
Le truc qui trompe souvent : la position physique du curseur ne correspond pas toujours à ce qu’on imagine. Glissière à gauche ne veut pas forcément dire « éteint ». Tout dépend du câblage et de la configuration des broches. D’ailleurs, c’est précisément là que beaucoup de montages Arduino déraillent au premier essai.
Le fonctionnement d’un interrupteur à glissière repose sur un principe mécanique pur : lorsque la poignée est poussée vers la gauche, les deux broches de gauche sont connectées ; vers la droite, ce sont les deux broches de droite qui s’activent, inversant ainsi le circuit.
Si tu veux aller plus loin sur les bases électriques avant de te lancer dans tes montages, les ressources sur l’électricité et bricolage maison peuvent vraiment t’éviter des erreurs de débutant qui coûtent du temps.
Les différentes configurations de broches selon le type de commutateur à glissière
C’est là que les choses deviennent concrètes. Tous les interrupteurs à glissière ne se ressemblent pas, et choisir le mauvais type pour ton projet, c’est repartir au point zéro avec un composant inutilisable. Deux grandes familles dominent le marché : le SPDT et le DPDT.
Le SPDT : un pôle, deux directions
SPDT signifie Single Pole Double Throw, soit un seul pôle avec deux positions de commutation. Ce type de commutateur à glissière possède trois broches : une broche centrale (le pôle commun) et deux broches latérales (les deux « throws »). Selon la position du curseur, le pôle commun se connecte soit à la broche de gauche, soit à celle de droite.
Résultat concret : tu peux basculer un signal entre deux circuits différents sans jamais interrompre complètement l’alimentation. Très utile sur un projet Arduino quand tu veux choisir entre deux modes de fonctionnement. SunFounder et les kits d’initiation DigiKey utilisent très souvent ce composant comme base d’apprentissage, et pour cause.
- 3 broches au total (1 commune + 2 de sortie)
- Idéal pour les inverseurs de circuit simples
- Disponible en 2 positions ou 3 positions selon les modèles
Le DPDT : deux pôles, double puissance
Le DPDT (Double Pole Double Throw) double la mise. Six broches, deux pôles communs, deux paires de sorties. En gros, c’est comme avoir deux SPDT qui basculent simultanément avec un seul curseur. Ce format est particulièrement utile quand tu dois commuter à la fois le fil positif et le fil négatif d’un circuit, ou gérer deux signaux indépendants en même temps.
Un exemple classique : inverser le sens de rotation d’un moteur DC. Le DPDT permet d’inverser la polarité des deux fils d’alimentation en un seul geste. Chez Farnell ou RS Components, tu trouveras ces composants avec des tensions nominales variées, donc vérifie bien les spécifications avant de commander.
Un commutateur à glissière DPDT est en réalité deux interrupteurs SPDT mécaniquement liés, actionnés par un seul curseur de commande. Cette architecture double sa capacité de commutation sans complexifier l’utilisation.
Les interrupteurs 3 positions et au-delà
Certains interrupteurs à glissière offrent une position centrale neutre. Le curseur peut alors se trouver en position gauche, centre, ou droite. En position centrale, aucune broche n’est connectée : circuit ouvert total. C’est la configuration « ON-OFF-ON » qu’on retrouve dans les sélecteurs de source audio ou certains montages lumineux.
Les versions 4 positions existent aussi (souvent pour des sélecteurs de canaux ou des équipements audio vintage), mais elles restent moins courantes dans les projets DIY grand public. Bref, l’offre est là si ton projet le demande.
Choisir et câbler un interrupteur à glissière selon son application
Bonne nouvelle : une fois que tu connais la configuration de tes broches, le câblage se fait en quelques minutes. Sauf que choisir le bon composant en amont, ça demande un minimum de méthode.
Vérifier les tensions et courants avant tout
Un interrupteur à glissière standard supporte généralement des tensions comprises entre 5V et 250V selon les modèles, avec des courants nominaux allant de quelques milliampères (pour les versions miniatures utilisées sur Arduino) jusqu’à plusieurs ampères pour les versions murales. Ne jamais dépasser ces valeurs : le contact glissant interne peut fondre, et dans le meilleur des cas tu grilles juste ton composant (dans le pire, c’est plus problématique).
Pour un projet Arduino ou Raspberry Pi, les petits commutateurs miniatures vendus chez e-switch ou sur Amazon suffisent largement. Pour une installation murale ou un circuit d’éclairage domestique, oriente-toi vers des modèles certifiés avec des courants nominaux adaptés, disponibles chez des distributeurs sérieux comme Farnell ou RS Components.
- Projet microcontrôleur (Arduino) : modèle basse tension 3,3V à 5V, faible courant
- Éclairage LED basse tension : vérifier le courant nominal du commutateur
- Circuit secteur : uniquement des composants certifiés, jamais de bricolage approximatif
Câbler un SPDT pas à pas
La broche centrale, c’est ton point d’entrée. C’est là que tu connectes ton alimentation (ou ton signal). Les deux broches latérales sont tes sorties : chacune correspond à une position du curseur. Si tu veux simplement allumer ou éteindre un circuit, connecte une seule sortie à ta charge et laisse l’autre libre (ou relie-la à la masse selon ton montage).
Pour un montage Arduino, la logique est la même : broche centrale sur l’alimentation 5V, une sortie sur une entrée digitale du microcontrôleur avec une résistance de tirage, et le tour est joué. Les tutoriels SunFounder décrivent exactement cette configuration, et c’est un bon point de départ si tu débutes.
D’ailleurs, si l’idée de te lancer dans l’électronique te tente vraiment, un bon cours de bricolage pratique peut transformer une après-midi d’hésitation en projet concret réussi.
Le fonctionnement d’un interrupteur à glissière reste identique quel que soit le projet : c’est toujours la position du curseur qui détermine quelles broches sont en contact, et donc quel chemin le courant emprunte dans ton circuit.
Le voyant témoin qui reste allumé : pourquoi et quoi faire
Ce phénomène surprend souvent. Tu éteins la lumière, mais le petit voyant de l’interrupteur reste allumé. C’est normal, et c’est voulu : tant que l’interrupteur est en position « enclenché » (même si la charge principale est éteinte), le voyant reste alimenté pour signaler visuellement l’état du circuit. Ça permet de ne pas oublier qu’un circuit reste actif.
Sauf que sur certains montages LED modernes, ce courant résiduel peut provoquer des clignotements parasites ou un léger éclairage fantôme. La solution : utiliser un interrupteur sans voyant intégré, ou vérifier la compatibilité du variateur avec les ampoules LED du circuit. Ce n’est pas un défaut de l’interrupteur à glissière lui-même, c’est une question d’association de composants.
Et si tu envisages d’intégrer tout ça dans une installation plus intelligente, jette un oeil aux solutions de domotique et rénovation connectée qui permettent de piloter ces circuits à distance tout en gardant un contrôle local via un simple commutateur physique.
SPDT ou DPDT : quel interrupteur pour quel projet ?
Chaque configuration a ses forces. Voilà comment choisir sans tâtonner.
| Type | Nombre de broches | Usage typique | Niveau projet | Point de vigilance |
|---|---|---|---|---|
| SPDT 2 positions | 3 broches | Inverser un signal Arduino | Débutant | Broche centrale = entrée obligatoire |
| SPDT 3 positions (ON-OFF-ON) | 3 broches | Sélecteur source audio | Intermédiaire | Position centrale = circuit ouvert total |
| DPDT | 6 broches | Inverser moteur DC | Intermédiaire | Deux pôles commutent simultanément |
| Miniature basse tension | 3 ou 6 broches | Projets Arduino, Raspberry Pi | Débutant | Ne pas dépasser 3,3V à 5V |
| Modèle certifié secteur | Variable | Éclairage domestique, circuit mural | Confirmé | Toujours vérifier le courant nominal |
L’interrupteur 1K2 en action, c’est plus parlant
La chaîne EOZ SAS montre le câblage pas à pas. Concret, rapide, zéro prise de tête.
Un curseur, trois broches, et tout change
Le fonctionnement d’un interrupteur à glissière tient finalement à très peu de choses : du métal qui touche, ou pas. Sauf que comprendre exactement quelles broches sont actives selon la position du curseur, c’est ce qui fait la différence entre un montage qui fonctionne du premier coup et une heure perdue à chercher pourquoi ton Arduino ne répond plus. Choisir entre un commutateur SPDT et un DPDT, vérifier les tensions nominales, identifier le pôle commun avant de souder quoi que ce soit : ces réflexes-là s’acquièrent vite, et ils changent tout.
Cela dit, le vrai gain c’est la confiance. Une fois ce mécanisme ancré, tu abordes n’importe quel schéma de circuit avec un regard différent, et les projets qui semblaient complexes deviennent des assemblages logiques.
Alors, quel projet va enfin sortir du tiroir maintenant que tu sais exactement comment tout ça fonctionne ?
Ce que les bricoleurs se demandent encore sur l’interrupteur à glissière
Quelle différence entre un interrupteur à glissière et un interrupteur à levier ?
Le principe de commutation est identique. Ce qui change, c’est le mécanisme d’actionnement : le levier bascule sur un axe rotatif, là où la glissière déplace un contact en translation linéaire. Bref, même résultat électrique, mais la glissière prend moins de place en hauteur, ce qui la rend bien plus adaptée aux cartes électroniques compactes et aux boîtiers plats.
Comment connecter un interrupteur à glissière sur un circuit Arduino ?
Connecte la broche centrale sur le 5V, une broche latérale sur une entrée digitale de l’Arduino avec une résistance de tirage vers la masse (10 kΩ, typiquement), et l’autre broche latérale laissée libre ou reliée à GND selon ton montage. La lecture en code est directe : HIGH ou LOW selon la position du curseur.
Comment tester si un interrupteur à glissière fonctionne correctement ?
Un multimètre en mode continuité suffit. Place les pointes sur les deux broches censées se connecter dans une position donnée, puis fais glisser le curseur. Tu dois entendre le bip dans une position, silence dans l’autre. Pas de bip du tout ? Contact oxydé ou cassé, il faut remplacer le composant.
